捣固焦炉侧装煤布袋除尘器改造项目方案

捣固焦炉除尘器,焦化厂侧装除尘器,出焦口除尘器改造焦炉在出焦操作时，熄焦车上方的拦焦集尘罩，把出焦时的烟尘（含尘量～10g/m3）收集起来，通过拦焦车上的烟气转换阀与皮带集尘干管上的皮带提升小车的导通，使烟尘经皮带集尘管道输送到地面除尘站，经过处理后（含尘量≤50mg/m3）由烟囱排往大气。

产地：河北省>泊头市

供应商：Welcome永盈彩票

技术服务热线： 13784725611 15075705105
传真：0317-8388883

捣固焦炉侧装煤布袋除尘器改造项目方案详细内容

捣固焦炉侧装煤布袋除尘器改造项目方案

捣固焦炉除尘器,焦化厂地面站除尘器,出焦口除尘器改造焦炉在出焦操作时，熄焦车上方的拦焦集尘罩，把出焦时的烟尘（含尘量～10g/m3）收集起来，通过拦焦车上的烟气转换阀与皮带集尘干管上的皮带提升小车的导通，使烟尘经皮带集尘管道输送到地面除尘站，经过处理后（含尘量≤50mg/m3）由烟囱排往大气。

捣固焦炉侧装煤时，焦炉炉顶上的炉口排放出来的烟尘及机侧炉头冒出来的炉头烟（含有可燃成分和粉尘）分别经燃烧导烟车上的导烟装置和机侧集气罩收集起来，充分燃烧后再渗入冷空气降温，保持内外气压平衡，再由燃烧导烟车上的焦侧碰口与架设在炉顶上方的装煤集尘干管上的翻板阀对接口对接，经翻板集尘管道输送，由除尘管道引入到地面除尘站，经过处理后（含尘量≤50mg/m3）由烟囱排往大气。
1、装煤和拦焦除尘分开的全面烟尘治理简述
装煤和拦焦除尘分开的全面烟尘治理是，在装煤除尘系统和拦焦除尘系统分别设有独立的地面站。
a 装煤除尘系统
装煤时，侧装煤车和炉顶烟尘收集除尘车_位，放下燃烧收集套筒，机侧碰口与炉顶翻板集尘管道上的翻板阀对接，接通净煤气并点火，同时传感器向地面净化装置系统中央控制室发出电信号，此时风机由自控系统所发出的指令开始由低速转入高速运转。开始装煤，此时炉顶吸尘孔散发的烟尘和机侧炉门散发的烟尘，进入炉顶燃烧导烟车的燃烧室充分燃烧、并冷却，然后由翻板集尘管道输送到地面站进行处理，除尘净化后的气体经风机通过烟囱排入大气。粉尘由输送机输送至灰仓，回收利用。工作结束，系统导入空运状态。
装煤除尘系统主要设备有：燃烧导烟车、炉顶翻板集尘管道、机侧小集气罩、预喷涂、长袋低压脉冲式布袋除尘器、风机机组、变频器和输灰系统等。

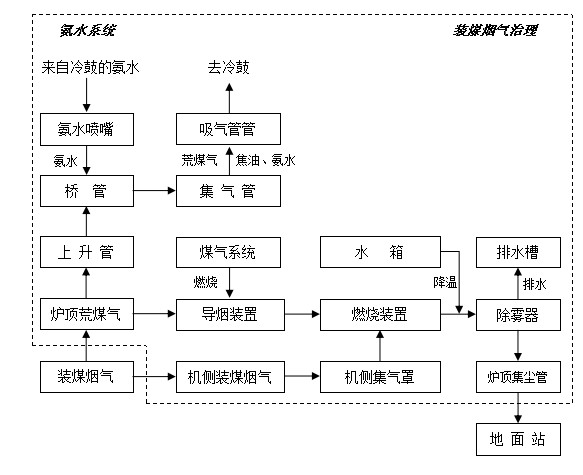

系统流程方框图如下：

b 拦焦除尘系统
出焦过程中，由拦焦集气罩收集出焦烟气，通过皮带提升小车进入在焦侧第三轨外安装皮带集尘管道中，再由除尘风管引入地面站中。除尘风机通过变频器调速。出焦除尘地面站系统与拦焦车信号连锁，当拦焦车给出推焦信号时, 关闭非常阀，连通固定集尘干管，接着除尘风机高速运转,进行除尘工作。推焦停止后, 除尘风机低速运转，达到节能目的。开启气动非常阀，蓄热式冷却器降温，为下一循环作准备。
出焦除尘系统主要有：拦焦集气罩、皮带提升小车、平衡阀、伸缩节和端部消音、蓄热式冷却器、长袋低压脉冲式布袋除尘器、风机机组、变频器和输灰系统等。

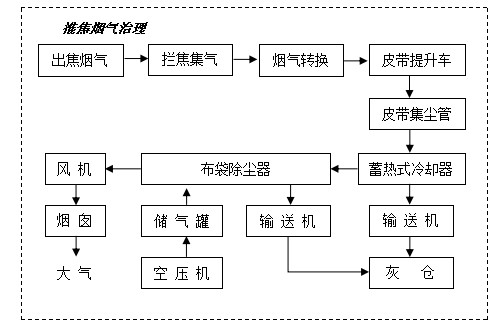

系统流程方框图如下：
