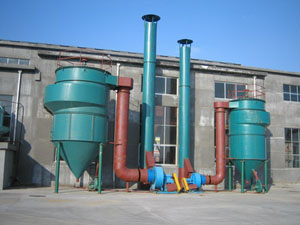

ZC型机械回转反吹扁袋除尘器是午阳环保推荐给用户的一种_低阻、维护简单的外滤型袋式除尘设备。适用于细微粉尘的工艺回收和除尘净化，尤其是对比重大、无黏粘性、较干燥的粉尘治理效果_佳，如：破碎机、振动筛等设备的现被广泛应用于机械、铸造、矿山、石子破碎、冶炼、建材、粮食、化工等行业中。ZC型机械回转反吹扁袋除尘器采用圆形体结构，受力均匀，抗爆性能好，结构紧凑，采用高压风机反吹清灰，不受气源条件的限制，利用阻力自动控制反吹清灰，节约能源，延长除尘布袋的使用。
午阳环保多年来致力于除尘设备的生产与研发，一直以“用户需求”为导向，不断吸取_技术，完善加工设备，进一步提高产品性能。午阳环保ZC型机械回转反吹除尘器均采用扁布袋设计，将滤袋的横截面形状作成梯形或楔形，与圆形滤袋相比，在滤布单位面积的过滤负荷相同的条件下，其占地面积小，结构紧凑，即单位体积内可布置较多的过滤面积，收尘效率大大提升，受到了广大用户的青睐。
ZC型机械回转反吹扁袋除尘器型号指示方式
144ZC-II-500-Anp570回转反吹扁袋除尘器。
1：144为滤袋数量（只）
2：ZC是指回转反吹的拼音字头，其中“Z”是指“转”的汉语拼音字头，“C”指“吹”的汉语拼音字头。
3：II-是指设计序号。
4：500是指袋长（米）
5：根据过滤风速V的不同，除尘器布袋分为A型、B型尺寸。A型尺寸用于V=1.0~1.5米/分的风量。
6：根据入口的旋转方向，分为N旋、s旋两种，N表示入口逆时针旋转，s表示入口顺时针旋转，系列化图纸暗逆时针旋转绘制（即N旋）。
7：根据出口风管形式，分为平出口与下出口两种。P表示平出口，X表示下出口，系列图纸按平出口（即P型）绘制成。
8：570为公称过滤面积（平方米）
午阳环保ZC型机械回转反吹扁袋除尘器产品亮点：
1、采用圆筒拱顶的体形，受力均匀、抗爆性能好；
2、采用高压风机反吹清灰，不受使用场合气源条件的限制，应用范围_广；
3、采用梯形扁布袋设计，过滤面积指标高，占地面积小，除尘效率高；
4、可利用设备自身阻力，自动控制回转反吹清灰，视入口浓度高低，自动调整清灰周期。
ZC型机械回转反吹扁袋除尘器结构和工作原理：
它由以下四部分组成：
1、上箱体：包括除尘器盖，旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。
2、中箱体：包括花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门。
3、下箱体：包括定位支承架、灰斗、星型卸灰阀、支座。
4、反吹风清灰机构：包括旋臂、喷口、分圈反吹机构、循环风管、反吹风管、反吹风机、旋臂减速机构。
星形卸灰阀、减速装置和电机、反吹风机、旋臂减速机构及循环风管路等均为午阳环保原厂配套件，质量经过层层检验，质保期内出现_质量问题均可_调换，质保期外，午阳环保将以成本价供货。
工作原理：
过滤工况—含尘气流由切向进入过滤室上部空间，由於入口为蜗壳型。大颗粒及凝聚尘粒在离心力作用下沿筒壁旋落灰斗。小颗粒尘弥散于过滤室袋间空隙从而被除尘滤袋阻留。粘附在滤袋外层，净化空气透过滤壁经花板上滤袋导口汇集于清洁室，由通风机吸出而排放于大气中。
_工况—随着过滤工况的进行，阻留粉尘逐渐增厚因而滤袋阻力逐渐增加。当达到反吹风控制阻力上限时，根据需要可以手动开启反吹风机，也可由差压变送器发出讯号自动启动反吹风机及反吹风旋臂传动机构进行反吹。自控装置我公司也可以配套提供。具有足够动量的反吹风气流由旋臂喷口吹入滤袋导口，阻挡过滤气流并改变袋内压力工况，引起滤袋实质性振击，抖落积尘。旋臂分圈逐个反吹。当滤袋阻力降到下限时，反吹风机构手动关闭或自动停止工作，为节约反吹风机动力，减少反吹风量对于三、四圈（即144ZC—Ⅱ 20ZC—型）布袋除尘器设有分圈反吹机构使每次只反吹一个滤袋。
选型提醒：
午阳环保为用户提供了A型和B型两类ZC机械反吹
布袋除尘器，A型设备过滤温度高（80＜T≤120℃），适用于浓度高、颗粒细的含尘气体过滤；B型设备过滤常温（t≤80℃），适用于浓度低，颗粒粗的含尘气体净化。您可以根据实际工况环境进行选择，_加具体的技术参数如下表，您在选型过程中遇到_问题，可随时拨打
服务热线：0317-8388881，由午阳环保_技术人员为您提供合理的解决方案。
ZC-II机械反吹扁袋除尘器技术参数：
| 规格型号 | 过滤面积m2 | 处理风量 | 袋长m | 圈数 | 袋数（条） | 效率% | 阻力mmH20 | 外形尺寸mm | 重量 |
| V米/分 | 米3/米 | kg | |
ZC-24/2 | A | 38 | 1.0-1.5 | 2400-4600 | 2.0 | 1 | 24 | ＞99 | ＜120 | Welcome永盈彩票Φ1690×4370 | 1916 |
B | 38 | 2.0-2.5 | 4800-6000 | 2.0 | 1 | 24 | Φ1690×4370 | 1916 |
ZC-24/3 | A | 57 | 1.0-1.5 | 3600-5400 | 3.0 | 1 | 24 | Welcome永盈彩票Φ1690×5370 | 2086 |
B | 57 | 2.0-2.5 | 7200-9000 | 3.0 | 1 | 24 | Welcome永盈彩票Φ1690×5370 | 2086 |
ZC-24/4 | A | 79 | 1.0-1.5 | 4800-7200 | 4.0 | 1 | 24 | Φ1690×6370 | 2263 |
B | 79 | 2.0-2.5 | 9600-12000 | 4.0 | 1 | 24 | Φ1690×6370 | 2263 |
ZC-72/2 | A | 114 | 1.0-1.5 | 6600-12000 | 2.0 | 2 | 72 | Φ2530×5030 | 4150 |
B | 114 | 2.0-2.5 | 10200-16500 | 2.0 | 2 | 72 | Welcome永盈彩票Φ2530×5030 | 4150 |
ZC-72/3 | A | 170 | 1.0-1.5 | Welcome永盈彩票10400-15300 | 3.0 | 2 | 72 | Φ2530×6030 | 4868 |
B | 170 | 2.0-2.5 | 20400-25500 | 3.0 | 2 | 72 | Φ2530×6030 | 4868 |
Welcome永盈彩票 ZC-72/4 | A | 228 | 1.0-1.5 | 18800-20700 | 4.0 | 2 | 72 | Welcome永盈彩票Φ2530×7030 | 5587 |
B | 228 | 2.0-2.5 | 18800-20700 | 4.0 | 2 | 72 | Welcome永盈彩票Φ2530×7030 | 5587 |
ZC-114/3 | A | 340 | 1.0-1.5 | 27800-34500 | 3.0 | 3 | 144 | Φ3530×7145 | 8900 |
B | 340 | 2.0-2.5 | 20400-40600 | 3.0 | 3 | 144 | Φ3530×7145 | 8900 |
ZC-114/4 | A | 450 | 1.0-1.5 | 10800-51000 | 4.0 | 3 | 144 | Welcome永盈彩票Φ3530×8145 | 11768 |
B | 450 | 2.0-2.5 | 27000-54500 | 4.0 | 3 | 144 | Welcome永盈彩票Φ3530×8145 | 11768 |
ZC-114/5 | A | 569 | 1.0-1.5 | 54000-67500 | 5.0 | 3 | 144 | Φ3530×9145 | 14280 |
B | 569 | 2.0-2.5 | 34200-68300 | 5.0 | 3 | 144 | Φ3530×9145 | 14280 |
ZC-240/4 | A | 760 | 1.0-1.5 | Welcome永盈彩票68490-85500 | 4.0 | 4 | 240 | Φ4380×9060 | 16100 |
B | 760 | 2.0-2.5 | Welcome永盈彩票90960-113700 | 4.0 | 4 | 240 | Φ4380×9060 | 16100 |
ZC-240/5 | A | 950 | 1.0-1.5 | 57000-85500 | 5.0 | 4 | 240 | Φ4380×10370 | 18270 |
B | 950 | 2.0-2.5 | Welcome永盈彩票114000-145000 | 5.0 | 4 | 240 | Φ4380×10370 | 18270 |
ZC-240/6 | A | 1140 | 1.0-1.5 | 68280-124200 | 6.0 | 4 | 240 | Welcome永盈彩票Φ4380×11870 | 20039 |
B | 1140 | 2.0-2.5 | 136560-170700 | 6.0 | 4 | 240 | Φ4380×11870 | 20039 |
除上述产品外，午阳环保也为破碎筛分行业的破碎机、振动筛设备；冶金行业的金属硅矿热电炉、中频炉；水泥行业的仓顶、输送皮带机；木工洗煤等多个行业用户提供多种规格除尘设备，如有需求，可随时咨询。
订 货 须 知：
1. 订货时按本说明书,根据需要列出型号及全名。
2. 是否配套订购下列附件：电控屏、反吹风机、旋臂减速装置、卸料装置。
3. 反吹风的型式需说明（采用大气风反吹或是循环风反吹）如不提要求，本厂只按大气风反吹发货。
4. 如用于非爆炸性气体时，请注明不带防爆门。
5. 如应用在含有腐蚀性气体场合时，分圈反吹风机构不宜采用，如应用于常温场合而不采用分圈反吹风机构时，请在订货时说明，另行选用反吹风机。
6. 应尽量注明反吹风入口与除尘器支座的平面位置。
7. 如需订购备品备件，本厂可满足供应。
8. 订购本厂各种规格除尘器，本厂可负责安装、试车、但协议另订。
9. 本厂系列产品除尘设备及使用说明书如有改变恕不另行通知。
服务承诺：
午阳环保成立以来，一直致力于行业除尘器的开发和生产，具有年生产除尘设备两百余台的能力，产品针对性强，除尘效率_。一旦您选用午阳除尘器产品，我司郑重承诺：
1、所有出厂除尘设备由午阳_工程师进行现场安装、调试服务，以确保设备的正常使用。
2、所有出厂设备进行跟踪，在设备正常使用的一年内，出现_与设备质量有关的问题，午阳环保均无偿进行服务并在12小时内作出答复，紧急情况，公司将派_技术人员进行现场指导。
3、午阳环保根据实际情况，为贵方操作工人作技术培训，使其尽快熟练掌握设备的正确操作维护的技术本能。
