1吨电炉除尘器烟尘治理工艺一般流程如下:
化铁炉粉--集尘罩抽出烟气---总烟管道---沉降室---冷空气---烟囱排空---排气--引风机---布袋除尘器.

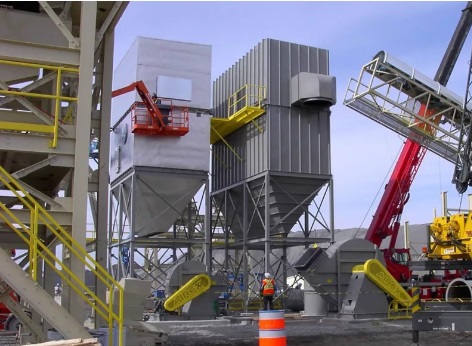

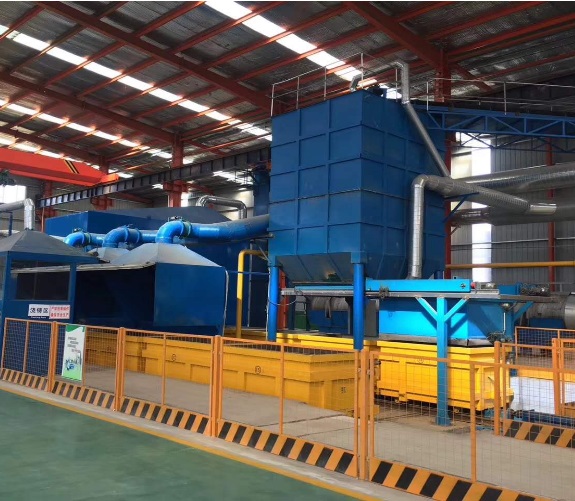

1吨电炉除尘器由上箱体总成(包含脉冲喷吹装置)、灰斗及支架、滤袋及袋笼、压缩空气系统、控制系统组成。
（1）上箱体总成含花板、上壳体、维护门、通风门、烟气出口、烟气出口气动提升阀、烟气出口总管；脉冲喷吹装置含低压脉冲喷吹集气包、脉冲阀、电磁阀、喷吹弯管、带喷嘴的喷吹管支座，维护检修护栅等。
（2）灰斗含烟气进口、烟气进口总管。
（3）灰斗支架含立柱、横梁、斜撑。
（4）灰斗下设双重手动翻板卸灰阀。
（5）压缩空气系统含储气罐、油水分离器、减压阀、压力表及管道。
（6）设备配平台、栏杆、楼梯。
（7）除尘器控制系统包括脉冲阀清灰控制系统，除尘器阻力检测等。
1吨铸造厂电炉除尘器技术特点：
1、电炉布袋除尘器采用电子脉冲反吹清灰技术，清灰效果好；实现在线清灰，除尘效率高。
2、智能反吹清尘装置，离线及压差控制设计，实现多路及分室反吹，提供定时、定压控制清尘方式，节能有效。
3、设备进风口装置流斜挡板，利用旋风导流和挡板阻挡作用下，大部分粉尘直接落入灰斗，减轻滤料的过滤压力和延长滤袋寿命，提高除尘效率。
4、滤料采用聚四氟乙烯覆膜的高过滤精度进口材料，具有过滤精度高、过滤阻力低、清灰效果好、过滤面积大、使用寿命长以及防水、防油、_等特点；
铸造厂除尘设备维护及_换非常简单，管理成本低。喷吹管装置具有软性联接，使用方便；外观美、性能好，观察、维修方便，设备运行安全可靠。
电炉除尘器吸尘罩设计的合理_可以使用较小的集气量来有效的控制污染物的扩散，反之，用很大的集气量也不_能够达到预期的效果，因此在设计吸尘罩的时候_要注意一下几点：
1、集气罩尽可能的将污染源包围以来，或者是靠近污染源，使污染物的扩散限制在zui小的范围内，防止或减少横向气流的干扰，以便在获得足够的集气速度的情况下减少集气量。
2、集气罩的吸气方向应尽可能的与污染气流的运动方向一致，充分利用污染气流的动能。
3、在_控制污染的条件下，尽量减少集气罩的开口面积，使它的集气量为zui小。
4、外部集气罩的轴线应与污染物散发的轴线相重合，罩口的面积与风管的断面积之比zui大为16:1，喇叭罩的长度宜取风管直径的3倍，以_罩口均匀的集气。如达不到均匀的集气，可设为多个集气口或在集气罩内设分隔板、挡板等。
5、集气罩的吸气气流不允许先经过工人的呼吸区再进入罩内。气流的流程内不应该有障碍物。 集气罩的结构不应妨碍工人操作和设备检修 。
6、吸风点位置不宜设在物料集中地点和飞溅区内，避免把大量物料吸人净化系统。处理热物料时，吸风点宜设在罩子顶部，同时适当加大罩子容积。
