脉冲控制仪是布袋除尘器脉冲喷吹的控制仪器,它的性能好坏直接影响喷吹清灰效果。通过调整控制仪的脉冲周期和脉冲宽度_除尘系统的正常运行。目前,用于脉冲袋式除尘器的脉冲控制仪,大致可分为电动控制、气动控制和机械控制三种。

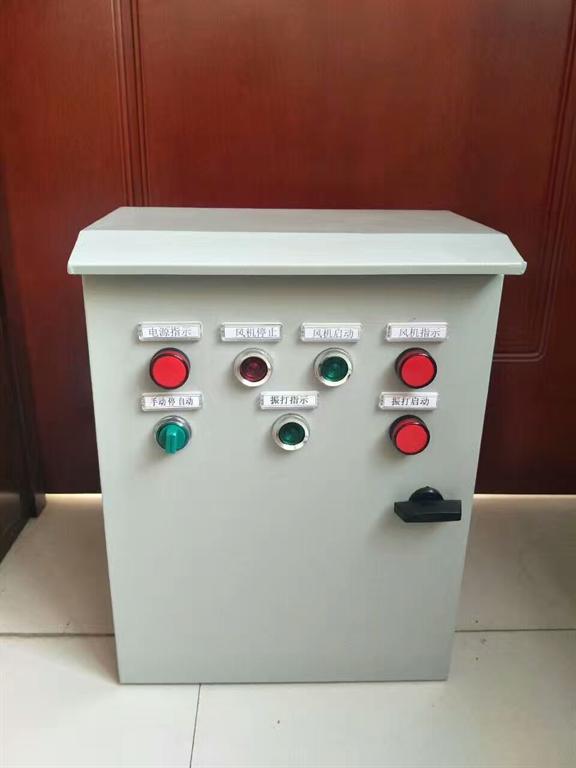

无触点脉冲控制仪有QYM-FD-CA型,QYM-FD-CD型两种,其线路结构相同。两种信号都为挂式,它有较密闭的外壳,防水防尘,一般都安装在除尘器的外壁上,也可用于远距离控制。
接线方式
接线说明:
1)K1~K+2为交流220V输入端子(L,N);
2)K3~K4为运行信号端子,需接开机信号时,可直接接入。无开机信号短接即可;
3)K5~K6为阀用公共端DC24-;
4)1~35为脉冲阀信号输出端子;36为卸灰输出。
安装方式
由于该型脉冲控制仪采用防水型透明塑料外壳,有效隔离了外界灰尘对控制芯片的影响,能够安装在粉尘浓度较高的场合。安装方法如下:
操作说明
控制仪满足开机条件后,控制仪依次对各室实施清灰操作。当各室均完成1次清灰操作后,判断是否满足卸灰条件,如满足开始卸灰,不满足,进入周期间隔延时。延时长度由“周期间隔”确定。当周期间隔延时结束,进入新一轮的清灰操作。
参数设置
该型控制仪通电后无需_操作即自动按_新的设置参数实施控制。,控制仪有五种主要的状态——待机状态、运行状态、 开机自检状态、手动检修状态、控制参数修改状态。待机状态:控制仪通电后进入待机状态,显示━ ━ ━ ━满足开机条件后进入运行状态。运行状态:控制仪满足开机条件后即进入运行状态,数码管显示时间的倒计时,发光二_管显示各路输出点的状态。
手动检修状态:在控制仪正常运行时,按下‘设置’按钮,系统即进入手动检修状态,此时按“手动”按钮,输出将从第1路开始向后移位,直到重新按动“设置”按钮退出手动状态。
参数修改状态:_时候,按下“功能”按钮,控制仪进入参数的修改状态。
参数设置说明
1.按功能键进入参数选择状态(Pn),按设置键选择参数 Pn;2.选择好参数后按功能键进入参数值修改状态,按设置键修改参数值;(按功能键选择位,按设置键对应位加1)3.设置好参数值后按确定键(手动键)回到参数选择状态(Pn);4.重复步骤2、3修改所有需要修改的参数;5.修改完所有参数后按确定键(手动键)保存参数并进入倒计时状态;6.若保存时参数时跳回参数选择状态说明对应参数设置不合理;7。20s内无操作自动退出参数修改状态,并不保存所修改参数。
面板指示
面板各部分的作用:
1)数码管:运行显示,设置参数及运行过程参数显示;
2)上键(红):增加按钮;
3)中键(黄):设置/移位按钮;
4)下键(红):手动按钮;
5)指示灯1--35:指示各输出点的工作状态;
6)指示灯36:卸灰输出指示灯;
7)端子排列图见第六部分--接线方式。
技术指标
输出路数:1-35路可选;
控制参数随时设定,断电后设置参数不丢失;
支持远程启动/停止控制(可选件);
每路输出电压:DC24V;
可实现在线(顺序脉冲)、离线(提升+脉冲)控制;
支持卸灰控制;
参数设定范围
1.提脉间隔:提升阀和脉冲阀之间的时间间隔;
2.脉冲宽度:脉冲工作时间;
3.阀 间 隔:两个脉冲阀之间的时间间隔;
4.周期间隔:一个周期结束到卸灰开始之间的时间间隔;
5.卸灰时长:卸灰工作时间;
6.卸灰间隔:卸灰间隔周期次数;
7.提升阀数:提升阀个数(室数);
8.脉冲阀数:脉冲阀个数;有提升阀时为每个提升阀(室)下的脉冲阀数;
9.室 间 隔:一个提升阀(室)关闭到另一个提升阀(室)开启之间的时间间隔;
