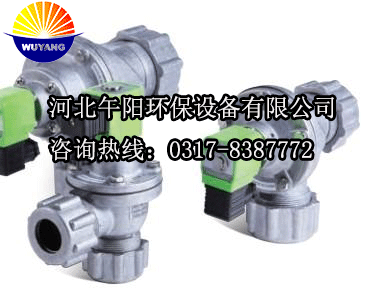

电磁脉冲阀
从连接形式上分为直角式,淹没式和直通式三个类型。直角式脉冲阀(DMF-Z)其出气口与进气口成
90
度夹角故被称为是直角式电磁脉冲阀。
淹没式电磁脉冲阀是淹没式脉冲阀气包内的一种电磁脉冲阀,淹没式电磁脉冲阀(DMF-Y)座嵌入气包内安装,阻力小,流通性好,喷吹量高,提高了负荷带动量,扩大了气源压力的使用范围,此淹没式脉冲阀_适合于气源压力较宽场合使用。直通式电磁脉冲阀简称为直通阀(DMF-T),其进出口之间是180度,其进出口中心为同一直线,它适用于储气筒与除尘喷吹管的安装连接,气流畅通,能提供符合要求的脉冲清灰气流.
电磁脉冲阀安装要领:
1. 使用前注意检查元件是否在运输过程中损坏。
2. 安装前应先通气清理供气管道内杂物.安装时注意气体流动方向及接管是否正确。
3. 在安装时所有的O型密封圈都要涂上合适的润滑剂。
4. 电磁脉冲阀线圈上共有三个插脚,并配有专用插头,其中一个有" "符号的为接地插脚,用户可根据需要决定是否接地。(一般情况下,电压小于36V时可不接地,大于36V时_应接地。)另二个为线圈电源插脚,分别与脉冲喷吹控制仪对应顺序的端子和阀用公共线的端子相连接。注意电压是否符合要求。
5. 除尘器分气箱(包括接管)由用户自定,分气箱容量应满足提供电磁脉冲阀工作稳定的气源,分气箱内壁应清洁无铁锈等杂物,分气箱无泄漏,并符合有关安全的各项要求。
电磁脉冲阀在使用过程常见故障
电磁脉冲阀在布袋除尘器中占有很大作用,是脉冲袋式除尘器清灰系统的喷吹气路“开关”,由电控仪控制进行脉动“冲量”喷吹清灰。_的电磁脉冲阀,才能确保袋式除尘器的正常运转。
1、电磁脉冲阀输入电信号,先导头不动,膜片不动,阀不工作。-- 线路不通;电压过低;因现场安装不当,使先导头动柱卡死。
2、电磁脉冲阀输入电信号,先导头动柱在原地跳动,脉冲阀不能进行喷吹、--卸荷孔有堵排气不畅,先导头动柱有卡现象。
3、电磁脉冲阀输入电信号,膜片在原地跳动,脉冲阀不能进行喷吹。-- 先导头动柱在跳动,大膜片阻尼孔磨损变大,阻尼作用变小;小膜片阻尼孔有堵,卸荷排气不畅。
4、电磁脉冲阀电信号消失,先导头动柱不能复位。-- 有毛刺或杂质等,使动柱卡死;弹簧疲劳,弹力不足;阻尼孔有堵,压力气体过不去或气压低。
5、电磁脉冲阀电信号消失,膜片不能复位关死。-- 阻尼孔有堵,阻尼作用太大,压力气体不能及时到位;静压力低;卸荷孔关闭不及时。
6、电磁脉冲阀电信号消失,膜片不能复位关闭。-- 阻尼孔堵死;卸荷孔没有封闭。
7、先导阀线圈发热、烧掉、电压高;--规定DC24V电压,输入AC220V电压使电流过大。
8、在0.5MPa以上气压,膜片打不开。-- 阻尼孔磨损变大。
9、在0.4MPa以下气压,膜片关不住。-- 阻尼孔有堵;静气压变小。
10、输入电信号,膜片打不开,阀不能喷吹。-- 先导阀没有工作;小膜片阻尼孔、卸荷孔堵塞。
11、在_状态下,阀关不住,一直通气。-- 可能阀的进出口方向接反。
该阀与贮气包连接分A式与B式两种,A式:螺纹连接式。B式:插连接式。
