一般喷淋塔用于工业除尘或废气治理的。午阳环保的喷淋塔的工作原理主要以过滤器、多级喷淋、下滴器、收集室等部件组成。主要用于 有害废气、胶粘性气体的前处理,它能有效的分离气体中的固物。喷淋塔是锅炉烟气采用石灰石湿法脱硫的主要的设备。用石灰石或石灰石粉作吸收剂,将石灰石块或石灰石粉制成石灰石浆液,石灰石浆液经泵打入吸收塔与烟气充分接触,使烟气中的SO2与浆液中的CaCO3进行反应生成CaSO4。从吸收塔下部浆池鼓入空气,使CaSO3氧化成CaSO4,CaSO4达到_饱和度后,结晶形成CaSO4•2H2O。从吸收塔排出的石膏浆液,经浓缩、脱水,使其含水量小于10%,然后用输送机送至石膏间堆放。脱硫后的烟气经过除雾器除去雾滴后,由烟囱排入大气。

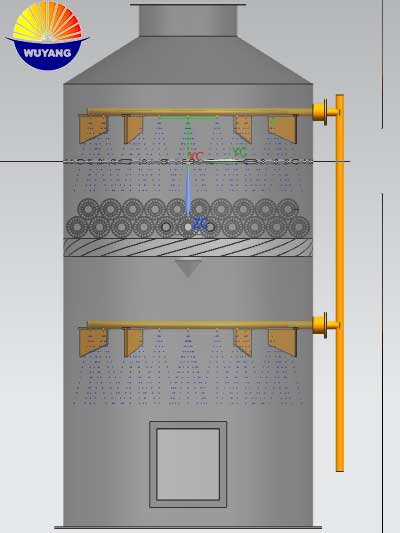

喷淋塔由塔体、填料、液体分布器、气水分离器、喷淋系统、循环水泵、循环水池、药液储存投加系统等单元组成。

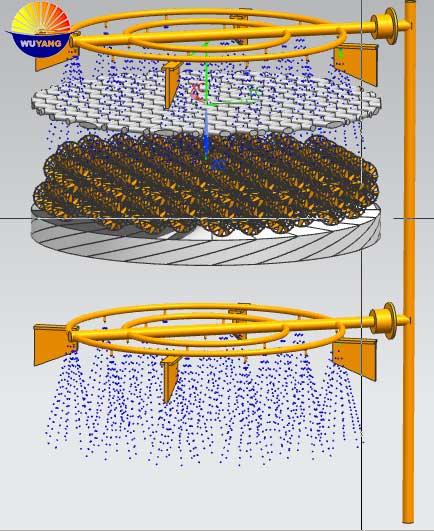

喷淋塔塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板,填料以乱堆方式放置在支承板上。填料的上方安装填料压板,以防被上升气流吹动。喷淋液从塔顶经液体分布器喷淋到填料上,并沿填料表面流下。气体从塔底送入,经气体分布装置分布后,与液体呈逆流连续通过填料层的空隙,在填料表面上,气液两相密切接触进行传质。 当液体沿填料层向下流动时,有时会出现壁流现象,壁流效应造成气液两相在填料层中分布不均,从而使传质效率下降。因此,喷淋塔内的填料层分为两段,中间设置再分布装置,经重新分布后喷淋到下层填料上。
为了避免气体携走喷淋液,在塔顶部气水分离器,有效截留喷淋液。喷淋液循环使用,在使用过程中会有部分损失,位于塔底的循环水箱适时补充喷淋液。、
使用注意事项:
1、循环水量的调节:由喷淋塔供水泵来决定,当运行一台锅炉时开一台即可,当冬季两台或三台同时运行时,将两台水泵全部打开,泥浆泵其流量应根据循环泵的流量来调节,使其相等即可。
2、喷淋塔内加药池内的加药量:当运行一台锅炉时,加入碱2袋,加入熟石灰5袋,如冬季运行两台或三台时,可按相应倍数增加药量。
3喷淋塔沉淀池要经常清理,夏天一周清理一次,冬季三天清理一次。
4、灰水分离器排污时,每班排放一次,要分别打开排污阀门,直到有清水排出为止。
5、以上各转动部件要经常检查、注油,发现故障要及时排除,以_喷淋塔脱硫效果。
6、在上、下楼梯加药时要注意安全,要有自主保安,相互保安意识。
7、工作完毕要及时清理好卫生,做到人走场地清。
安装注意事项
1、对施工材料做好加工,尽量节约钢管,因为喷头的间距一般都是3.2-3.6米,而钢管都是六米定尺的,这样_要计算好钢管的使用量,只有节约用管才能有效益。在加工管道的同时要_标记,这样安装的时候_会节约时间。
2、管道加工时可以安排部分人员安装管道支吊架,这样加工好的只管_可以直接安装了。支吊架安装完毕后先安装主管道,尽量将只管在地面组装完成后再与主管道连接。这样可以节省人工。
3、注意安全,高空作业和用电安全,防机械伤害(无齿锯、套丝机和压槽机)压槽时注意压槽的深度和形状,避免加工不合格造成漏水,同样也要注意丝扣的质量。管网安装完毕后_要进行管道压力试验,确保管网不漏。
4、配合其他_施工时,_要注意成品保护,装修施工吊顶时_要将喷淋头的位置留孔,不要漏装喷淋头。系统安装完毕后_要进行联动试验,确保系统正常运行。湿式报警阀安装要按照说明书进行安装,避免安装失误。安装是应注意调整喷淋泵的转动方向,和管道上单向阀的安装方向。
