通过原理图3以及上表1，各个室的脉冲阀需要动作时只需要通过q0.0~q1.4与q1.5~q2.2中任意一个组合即可以。其中，q0.0~q1.4与m端使得中间继电器得电而吸合开关，用来控制电磁脉冲阀与24v+的连接。q1.5~q2.2与m端使得中间继电器得电而吸合开关，用来控制电磁脉冲阀与m端的连接。例如：当需要e室9#电磁脉冲阀动作室时，只需要q1.0与q2.2置为1即可。此时q1.0输出24v电压，中间继电器的常开点闭合，使得e室9#电磁脉冲阀与24v+连接。同理，q2.2输出24v电压，中间继电器常开点闭合，使得e室9#电磁脉冲阀与m连接。这时使得e室9#电磁脉冲阀两端与24v+与m端同时导通即动作。在此过程中，虽然q1.0控制的编号为9#的六个电磁脉冲阀都与l1端导通，但室此时只有q2.2控制的e室中的脉冲阀此时与m端导通。即在q1.0与q2.2控制的交叉点上的电磁脉冲阀动作，其他点上的电磁脉冲阀要么只与24v+相连，要么只与m端相连。该原理中，电磁阀可以采用plc输出的24v电压来实现其动作，但是为了电磁脉冲阀能稳定动作以及减少plc的负载，其采用外部稳定的直流电源供电，由此采用19个中间继电器。

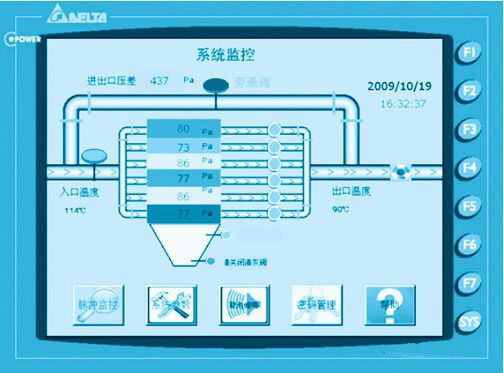

　　在台达触摸屏人机上，脉冲阀动作的状态显示可以通过各室与各室的各个脉冲动作信号的“与”操作即可以实现，例如需要显示d室5#电磁脉冲阀的动作显示，可以通过下过程实现：

            a     q      1.4
            a     q      2.0
            =      m     0.0

　　触摸屏通过读取m0.0中的内容即可以判断电磁脉冲阀是否在动作，有且_q0.4与q2.0同时为1时，此时触摸屏的状态灯才显示此时电磁脉冲阀在动作，其他的情况下都没有动作。当在触摸屏上对d室5#电磁脉冲阀手动控制时，只需通过触摸屏对m0.1置1即可，此时plc通过如下程序段即可以时间手动对电磁脉冲阀的控制：

            a     m      0.1
            =      q      1.4
            =      q      2.0

　　从上面中可以看出，通过在原来的基础上增加19个继电器，实现了减少59个输出点，达到了非常满意的效果。

系统中为了减少现场与控制室之间的控制线路的铺设以及外部干扰信号的传输，采用profibus dp，只采用一条通讯线路将分布式i/o设备同控制器cpu相连，dp主站通过profibus dp 同分布式i/o设备交换数据并监视profibus dp数据，如图4所示。分布式i/o设备(=dp从站)收集现场传感器和执行器数据，以便能够通过profibus dp传输到控制器cpu。

4  结束语

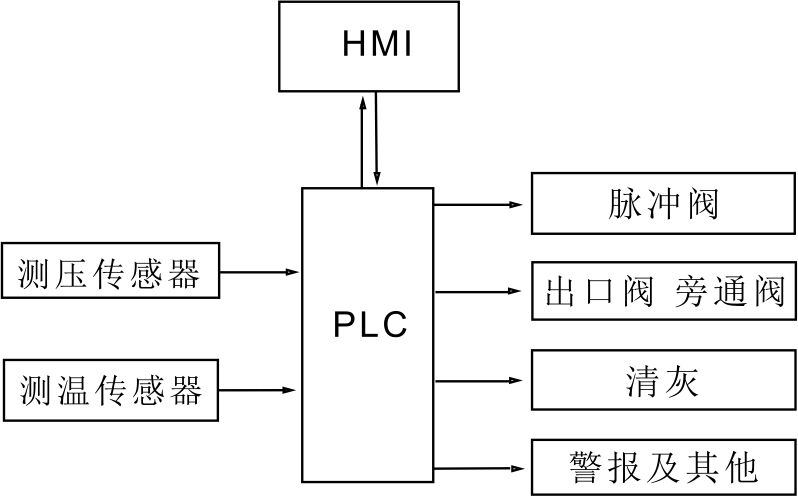

　　在该脉冲布袋除尘器中，本项目采用了触摸屏来代替常规数显仪表以及手控面板，实现系统工作参数设置与显示以及故障报警信息的中文显示，_大提高了系统运行的交互性以及减少了现场操作工人的负担，使得系统的人机对话功能加强；对矩阵控制电路进行了改进，实现了对布袋除尘器大量脉冲阀的控制(由n×m个减少到n+m个)，节省了大量的plc输入/输出点，简化了控制线路，降低了成本。
