江西铸造厂电炉除尘器喷吹系统设计原则

来源:Welcome永盈彩票发布时间:2018/9/13 9:40:00
江西铸造厂电炉除尘器喷吹系统设计原则
电炉除尘器,化铁电炉除尘设备,铸造厂电炉除尘器所谓电炉除尘器包含中频电炉除尘器、电弧炉除尘器、精炼电炉除尘器、冶炼电炉除尘器、化铁电炉除尘器等。
一、脉冲袋式除尘器的工作原理:

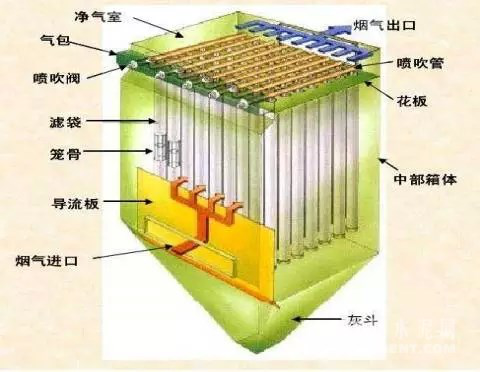

含尘气体由除尘器进风口进入中、下箱体、含尘气体通过滤袋进入上箱体过程中,由于滤袋的各种效应作用将尘气分开,粉尘被吸附在滤袋上,而气体穿过滤袋经文氏管进入上箱体,从出风口排出。含尘气体通过滤袋净化,随着时间的增加而积附在滤袋上的粉尘越来越多,增加了滤袋的阻力, 致使通过滤袋气体量逐渐减少。为使阻力控制在限定范围内(一般为 1176-1470)Pa,保持所需气体量通过由控制仪发出指令,按顺序触发各控制阀开启脉冲阀,气包内的压缩空气瞬时地经脉冲阀至喷吹管的各孔喷出,再经文氏管喷射到各对应的滤袋内。滤袋在气流瞬间反向作用下急剧膨胀,使积附在滤袋表面的粉尘脱落,滤袋得以再次工作。被清掉的粉尘落入灰斗,经排灰阀排出机体。积附在滤袋上的粉尘被周期地脉冲喷吹清理,使净化的气体正常通过,_除尘系统正常运行。
二、喷吹系统及其工作原理:

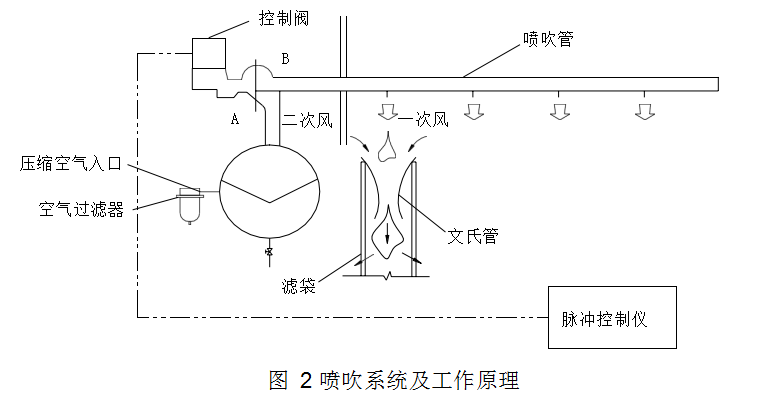

喷吹系统及其工作原理如图 2 所示脉冲阀 A 端接压缩空气包,B 端接喷吹管,脉冲阀背压室接控制阀,控制仪控制着控制阀及脉冲阀开启。当控制仪无信号输出时,控制阀的排气口被关闭。
脉冲阀喷吹口处于半闭状态;当控制仪发出信号时控制阀排气口被打开脉冲阀背压室的气体泄掉,压力降低、膜片两面产生压差,膜片因压差作用而产生位移,脉冲阀喷吹口打开,此时压缩空气从气包经过脉冲阀经喷吹管小孔喷至文氏管进入滤袋(从喷吹管喷出的气体为一次风)。当高速气流通过文氏管诱导数倍于一次风的周围空气(称为二次风)。造成滤袋内瞬时正压。实现清灰。
在清理粉尘过程中,脉冲阀每喷吹一次气体的时间称为脉冲时间或脉冲宽度;两个相邻脉冲阀的喷吹间隙时间为脉冲间隙(也称喷吹间隙);全部滤袋完成一个清灰循环的时间为脉冲周期(也称喷吹周期)。调整控制仪的脉冲间隙和脉冲时间可使除尘器阻力保持在限定范围内。
