铸造厂电炉半密闭罩设计原理及应用效果
电炉半密罩设计,电炉除尘器厂家,铸造厂电炉除尘器这种形式捕集效果好，安an全可靠，同时也不影响冶炼工艺，特别适合中小型电炉的烟尘捕集。如采用其他捕集形式在同等的捕集风量下是难达到环保要求的，在这种场合采取经济的半密闭罩捕集形式是理想的。

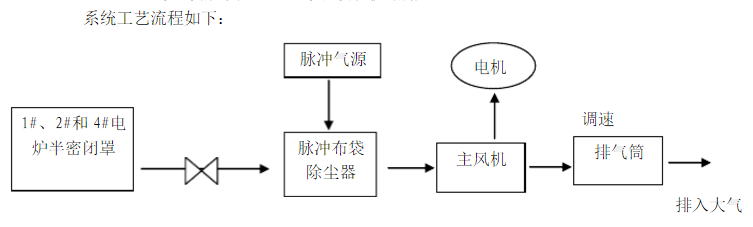

电炉采用各自的半密闭罩进行烟气捕集，捕集后的烟气经过各自的风管及风量调节阀后汇入总管，并引入一台LMC脉冲布袋除尘器中净化，净化后的气体通过引风机送入排气筒再排入大气。
1、除尘器设计成高架布置，风机及电机设置在除尘器底部，充分利用了场地空间。 捕集系统采用半密闭罩，_除尘效果优良；
2、风机采用变频或液偶调速系统_适合铸钢厂的工作状况并达到节约用电的目的。
3、控制系统采用PLC加上位机的形式；下位机采用硬件为SIMENS公司S7系列PLC；
4、上位机为研华工控机及Beng液晶显示屏，全程动态模拟跟踪显示，多画面在线模拟显示系统运行情况；
5、除尘器采用DXLMC型在线清灰脉冲长袋除尘器，长期运行可靠性强，其中压缩
空气经干燥净化处理，布袋喷吹抗结露。

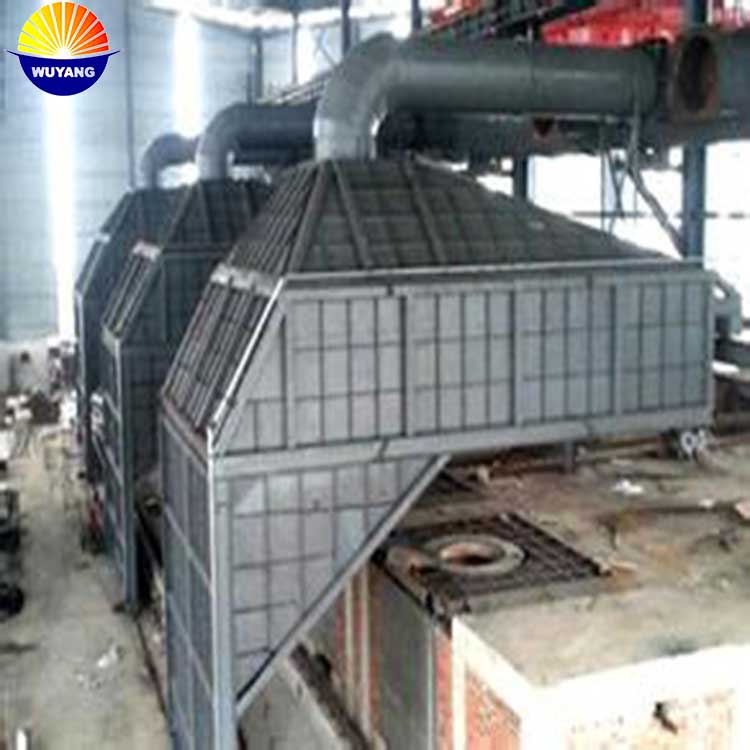

半密闭集烟罩有如下特点:
① 移动罩内顶面满足电_升至高位置的空间尺寸；
② 移动罩一般采用上下两根轨道移动，轨道分别固定在上、下两根轨道梁上，该两根梁作为钢性梁支持移动罩的负荷及一部分排烟口烟道的负荷，上、下轨道梁分部设在炉的两侧；
③ 根据铸钢厂电炉冶炼的特点，半密闭罩可设计成双移动罩形式，取消固定罩，形式_加灵活；
④ 移动罩之间锯齿形的迷宫密封，密封效果好，不漏烟；
⑤ 固定的排烟口的设计，离炉中心较近，实现集中吸烟，烟气捕集效果好；
⑥ 密闭罩顶部抗变形结构设计以防止在长期高温辐射下变形，同时罩体炉上方内壁及其它高温区内衬硅酸铝耐火纤维毡，再用钢板网及扁钢压紧，延长罩体的使用寿命。
⑦ 罩体顶部设计成外部铺设钢板的桁架式大型箱式结构_行车在运吊工作中偶然与罩顶碰撞时不变形；
⑧ 移动罩上下车梁各设一套主动轮一套从动轮，传动方式：_为蜗轮蜗杆减速，二级链传动；罩体行走平稳，速度适中（～13m/min），事故率低，操作方便、安an全。
⑨ 工况
加废钢：炉体开出，行车吊入废钢加料；
出 钢：炉后移动罩全部开启，倾炉40º出钢。
换电_：移动罩适量开启。 换短网：移动罩全部开启。
冶 炼：炉前工按关闭按钮，关闭集烟罩。
扒 渣：适量开启炉前移动罩。
扒渣倾炉：密闭罩闭合时，炉体允许前、后倾10°
