焦炉机侧水封槽式除尘器系统试车成功

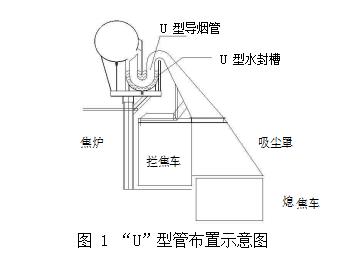

“U ”型管水封式地面站除尘系统由集尘烟罩+U 型导烟管+ 水封槽+ 集尘总管+ 地面除尘站（布袋）组成。如下图：
导焦车外侧（熄焦车上方）增加集尘罩，其开口截面积与熄焦车上平面外型相吻合，_在出焦过程中焦碳落入熄焦车时上扬的烟尘基本由集尘罩罩住并吸走，集尘总管设在炉柱上方。风机采用变频调速，以满足焦炉出焦的工况条件。导焦车及集尘罩重新设计制造一台，采用全密封结构。增加导焦栅炉头烟尘收集口，且收集口的设置应尽量减少阻力。
2、焦炉机侧水封槽式除尘器工艺流程
推焦前通风机由变频器控制低速到高速运行， 然后开始推焦。出焦时产生的大量烟尘由设置在拦焦车上的出焦吸气罩收集，通过导焦栅上方的U 型导烟管经水封槽导入到集尘总管，先经过重力预除尘后，再到袋式除尘器，废气经过除尘器净化后，经 烟囱排入大气，袋式除尘器中收集的粉尘达到_料位后，由卸灰阀、螺旋给料机经加湿后由车辆运至 煤场，实现资源的综合利用。工艺流程见图2 。
3、“U ”型管水封式地面除尘站的特点
一个除尘系统的好坏，不仅取决于净化装置的好坏，而且取决于烟尘捕集效果的好坏。由于焦炉按顺序出焦时，污染源点在焦侧依次布置，因此，收尘罩的设置不能固定在一点，需要跟随拦焦车一起移动。针对这种特点，如何将烟尘顺利导入地面除尘站，成为该项目的关键。
“U ”型管水封连接技术，吸收了皮带密封和固定接口翻板两种导通方式的优点，克服了其缺点。它能够将集尘罩收集到的烟尘通过“U ”型管经水封槽
导入到集尘主管内，结构简单，成本低；运行时不需 55
要对位，操作方便；无须加第三条轨道行走驱动装置；设计利用水的浮力托动“U ”型管在水槽内移动， 不产生_磨损，寿命长，投资少，它能起密封作用 又起冷却降温作用，不再单独设管道冷却系统。这些 优点是密封皮带提升小车和固定接口翻板阀导通方式所不能的。
4、焦炉机侧水封槽式除尘器系统应用效果
湖北新冶钢有限公司焦化部焦炉出焦地面除尘站，经过一年的运行说明，各项性能均达到了设计要求，经现场实际观察和监测站监测，除尘系统_能将推焦产生的烟尘捕集回收，粉尘排放量及其他污染物如苯并芘和NOx 等均达到我国排放标准，除尘效率≥ 99% ，烟尘捕集率≥ 90% ，排放浓度≤ 50mg/m 3 。
