炼焦炉机侧除尘器除尘解决方案--河北环保资质厂家
近年来随着环保的要求日益严格，大型化焦炉机械须具备除尘过时，因而焦炉机侧除尘技术得到发展。原来焦炉除尘技术采用车载干式除尘器，由于推焦机空间有限，除尘器的处理能力不能满足实际需要，实际生产过程中，除尘效率低达50%，满足不了环保要求的排放标准。目前我公司研发的新型机侧除尘技术除尘效率高达90%以上，排放浓度能达到15mg/m³。

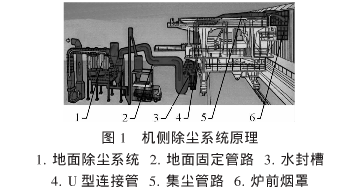

1、焦炉机侧除尘器结构及原理
除尘系统主要有炉前烟罩、集尘管路、U型连接管、水封槽、地面固定管路及地面除尘系统组成。
1.1炉前烟罩
炉前烟罩主要由上部固定烟罩、上部活动烟罩、侧部固定烟罩、侧部烟罩和后部烟罩组成。
1.2集气管路
集气管路由推焦吸口管、平煤吸口管、三通管、直通管及管路支架组成。
1.3U型连接管
U型连接管布置在推焦车尾端，一端与集气管路连接，另一端插入水槽中，并随车移动，实时与地面管道连通，烟尘泄露率趋近于零。由于水封槽里的水具有腐蚀性，U型管的材质采用_不锈钢，同时在U型管两端设置分水器，减少了车辆在移动过程中水对推焦机的阻力，并且避免了推焦机对水封槽里的水产生较大的波浪而进入气路管路。
1.4水封槽
水封槽主要由水封槽主体、支架、进水管及排水管组成。水封槽内部用隔板将整条管路分割成气路管路和液体管路，液体管路与u型连接管配合，工作时进水管给液体管路加水，当水位达到yi定高度时，这是水可将延期与外界隔离，达到密封的目的。水封槽的两端设置出风口，与地面固定管路连接。
1.5地面固定管路
地面固定管路由直通管、伸缩管、弯管、安全阀及管道支架组成。
管路上每隔yi定距离设置防爆口和测压口，具有俺去可靠、控制焊接烟尘扩散的有效范围大的特点。管道一端与水封槽气路管路连接，另一端和地面除尘站连接
1.6焦炉机侧地面除尘系统
除尘系统通常根据排放物的性质选择设计，在推焦和平煤过程中产生的有害物，多为颗粒较大的烟尘，而平煤过程中产生的有烟尘，还含有焦油烟气和可燃性气体，因此除尘系统设计选型时，须选择具有防水、防油及防jing电的过滤材料，并配置了火花捕集器，以防止火星进入布袋烧毁设备。
2、结语
以上是焦炉机侧地面站除尘器烟尘治理的整个设计流程，此设计中采用了新型的水封式地面站除尘器，该技术性价比高，可满足资金较少、环保压力大的企业的需求。
