焦炉水封槽安装图纸解析--提供成功案例
焦炉水封槽安装,焦炉水封式地面站除尘器,焦炉煤气管道水封装置焦炉水封槽的作用主要表现在两个方面：一个是用于收集焦炉煤气中的冷凝液，以防止输送设备或管道的通道受阻，确保煤气的连续稳定输送；二是利用水封槽的内部形成的液封，防止漏气，避免发生安全隐患。焦炉中水封槽实际上是指烟气水封槽，是用来排出烟气中的水分，降低水含量，同时确保煤气不会泄露的装置。
焦炉水封槽安装流程
集尘烟罩--U型导烟管---水封槽---集尘总管---地面除尘站（布袋除尘器）等组成，
焦炉U型水封槽布置示意图
导焦车外侧（熄焦车上侧）增加集尘罩，其开口截面积与熄焦车上平面外形相吻合，确保在出焦过程中焦炭落入熄焦车时上扬的烟尘基本由集尘罩罩住并吸走，集尘总管设在炉柱上方。导焦车及集尘罩重新设计制造一台，采用全密封机构。增加导焦栅炉头烟尘收集口，且收集口的设置应尽量减少阻力。

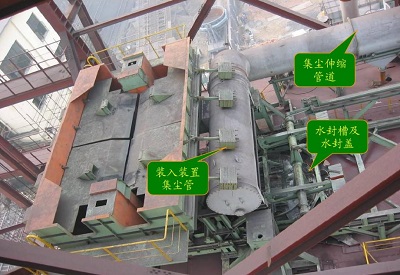

焦炉水封槽除尘系统结构
焦炉水密封烟气除尘系统
由U型导烟管、集尘管道、水封槽、焦炉车辆集尘装置和除尘地面站组成，焦炉车辆集尘装置的集尘罩通过U型导烟管连通集尘管道并进一步连接除尘地面站，U型导烟管下部浸入水封槽中并能够随焦炉车辆移动；所述集尘管道与水封槽平行设置，集尘管道与水封槽之间设水封隔离罩，水封隔离罩的底部伸入水封槽中，上部一侧与集尘管道连通，U型导烟管的出口位于水封槽上方的水封隔离罩中；所述水封槽沿纵向分为若干段形成多个小水槽单元，每个小水槽单元的中部均设有集尘斗，每段水封槽的底部均向对应集尘斗处倾斜使集尘斗位于较低处；水封槽连接进水管道，集尘斗分别连接排水管道，水封槽内设有喷吹管。
焦炉除尘系统包括焦侧出焦除尘、机侧捣固焦炉装煤除尘和顶装焦炉装煤除尘，以及机侧推焦机推焦除尘等，这些除尘系统的共同点是由设置在对应焦炉车辆除尘装置上的集尘罩、集尘管道、除尘地面站等组成。其中集尘管道用于将烟尘发生源的烟尘收集后，送入除尘地面站净化处理；除尘系统布局的合理性与各部分对接的密封性等因素，将直接影响整个除尘系统的运行稳定性以及除尘效果。目前焦炉除尘系统中的集尘管道，按对接形式来分主要有烟气转换阀对接导套、皮带小车用皮带管道和U型管水封槽集尘管道三种形式，他们各有优缺点，从密封性和烟尘输送效果上，业内一致认为U型管水封槽集尘管道是较为可靠的集尘管道。
